DAT-Walkman Sony TCD-D3

Sony TCD-D3
Zumindest einen Blog-Beitrag pro Monat zu schreiben habe ich mir zum Ziel gesetzt, auch wenn es nicht immer ganz einfach ist, dies zeitlich auch umzusetzen. Jeder der selber kleine Kinder hat, kann sich das vielleicht vorstellen. Doch abends und zwischendurch kann ich Material sammeln und es bearbeiten. -> es dauert eben nur alles viel länger. Diesmal habe ich zum Thema Retro-Audio einen Sony DAT-Recorder organisiert. Es ist ein Sony TCD-D3 aus dem Jahr 1990-91, ein sogenannter DAT Walkman.

Das DAT (Digital Audio Tape) ist ein Audio-Magnetband, auf das digital aufgezeichnet wird. Das Aufzeichnungsformat und die die Tonqualität sind im Wesentlichen mit dem der Audio-CD zu vergleichen. Die Aufzeichnung erfolgt auf kleine Kassetten, die auch im Storagebereich in der EDV eingesetzt wurden (DDS-Bänder). Das DAT Format war als Nachfolger der Audiokassette vorgesehen, konnte sich auf dem breiten Markt nicht durchsetzen. Es wird hier auch diskutiert, dass die Musikindustrie das Format nicht in der Consumerwelt sehen wollte, da es mit dem System möglich sei, digitale, verlustfreie Kopien herzustellen.

Vom technischen Aufbau entspricht das Kassettenlaufwerk dem eines Videorecorders. Das Band wird mit Ladearmen aus der Kassette gezogen und um einen rotierenden Kopf (DAT-R) geführt. Die Aufzeichnung erfolgt im Schrägspurverfahren. Das Exemplar, das ich diesmal als "defekt" erworben habe, wurde mit dem Defekt: Kassettenschacht öffnet nicht, beschrieben. Nach der Demontage fiel mir auf, dass ich nicht als erster das Innenleben des Gerätes nach der Fabrik betrachten durfte. Da hat schon jemand herumgebastelt. An allen (Tantal)Kondensatoren wurde gelötet, die Zuleitungsdrähte zu den Batteriepolkontakten war "abgezwickt" und die Drähte fehlten. Der Flexiprint, der das Front-Bedienteil mit dem Mainboard verbindet hatte bei genauer Betrachtung eine gebrochene Leiterbahn.
reparierte Leiterbahn

Die gebrochene Leitung ließ sich durch vorsichtiges Abkratzen der Isolation und Auflöten einer Litze reparieren. Die Kondensatoren habe ich alle neu verlötet und natürlich vorher überprüft. Hierbei ist mir aufgefallen, dass einige nicht anständig verlötet waren und an einem Pol eine kalte Löststelle hatten bzw. gar nicht mit dem Pad verbunden waren. Auch die Batterikontakte wurden mit neuen Drähten versehen. Auf dem Mainboard befindet sich auch noch ein DC/DC Converter, der aus den 9V Eingangsspannung die Versorgungsspannungen für die Logik und die Audiokomponenten macht. (5V +/-7V). Dieser Converter ist in einer vollständig verlöteten Weissblechbox untergebracht. Hier war natürlich noch niemand drinnen und hat die darin befindlichen Elkos überprüft. Das war dann auch recht schnell gemacht und die kleine Box überholt. Jetzt konnte ich die Platinen und das Laufwerk provisorisch wieder zusammenstecken und in Betrieb nehmen. Als Datenträger verwendete ich eine DDS (Storage) Kassette. Also Spannung drauf´ und "Eject" gerdrückt und siehe da, das Kassettenfach öffnet auf Anhieb. Von meinem Handyaudioplayer als Musikquelle machte ich eine Probeaufnahme. Und was soll ich sagen, eine wunderbare Tonqualität!

Das nächste zu behebende Problem ist eher optischer Natur. Es handelt sich hier um die Seitlichen Gehäuseteile, die mit einer Gummierung überzogen sind und diese beginnt sich scheinbar chemisch zu verändern und wird klebrig. So habe ich diese Gummierung vorsichtig mit Isopropanol abgewaschen und versucht, die weis bedruckte Beschriftung nicht mit abzulösen. Das klappte ganz gut. Mit Acrylklarlack habe ich die Teile dann lackiert.
lackierte Seitenteile

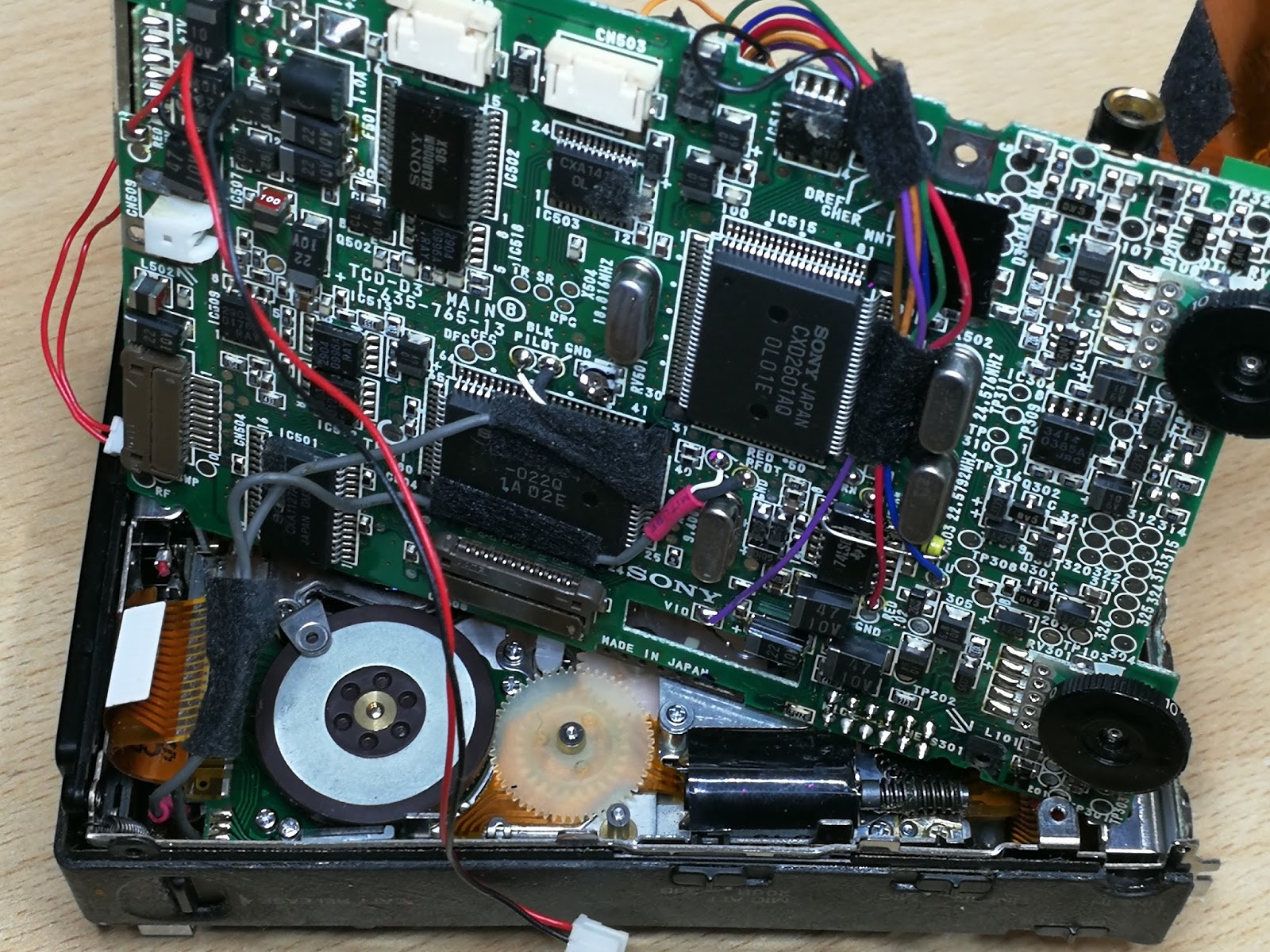

Nach der Aushärtung des Klarlackes konnte ich wieder alles zusammenbauen und den finalen Test starten. Die folgenden Bilder zeigen das Innenleben des  TCD-D3.


























Spezifikationen des TCD-D3
  • Type: Digital Audio Tape Dec
  • kTonspuren : 2-channel stereo
  • Bandgeschwindigkeit: 4.075, 8.15 mm/s
  • Aufzeichnungsdauer: 240 minutes
  • Kopfsystem: 2000rpm, rotary
  • D/A Converter: 16 bit linear
  • A/D Converter: 16 bit linear
  • Samplefrequenz: 32-48kHz
  • Frequency Response: 20Hz to 22kHz
  • Signal to Noise Ratio: 90dB
  • Dynamic Range: 90dB
  • Total Harmonic Distortion: 0.0008%
  • Analogeingang: 80mV (line), 0.25mV (mic)
  • Analogausgang: 0.5V (line)
  • Abmessungen: 85.2 x 40 x 120.1mm
  • Gewicht: 0.42kg
