Die Sony RX100 Digitalkamera mit ihrem 20.2 Megapixel EXMOR CMOS Sensor besticht durch ihre hervorragende Bildqualität und die kompakte Bauform. Die Sensorgröße von einem Zoll und das vorgesetzte Zeiss Vario Sonnar F1.8 Objektiv sind mit verantwortlich für die guten Bildergebnisse. Die Kamera ist dabei mit 10x6cm und einer Dicke von 3.6cm immer noch hosentaschentauglich. (Wobei ich das nicht empfehlen würde). Das 3,6fach-optische-Zoomobjektiv wird im ausgeschalteten Zustand ein und bei Gebrauch ausgefahren.
Doch nach einiger Zeit und etlichen Aus- und Einfahrten der Optik kommt es, oder kann es irgendwann zu einer Situation kommen, wo die Optik ihren Dienst verweigert. Das äussert sich auf unterschiedliche Art und Weise. Entweder passiert nach dem Einschalten gar nix, die Optik bewegt sich nicht und am Display erscheint nur die Meldung ("Aus und wieder Einschalten"), oder das Objektiv fährt ein Stück heraus und und gleich wieder ein. Jetzt könnte man vermuten, die Kamera hat einen mechanischen Schaden, die Gleitflächen innerhalb der Optik sind verschmutzt, oder es ist durch einen etwaigen Sturz irgendetwas verbogen oder verzogen und klemmt. Doch dem ist meist nicht so. In diesem Fall ist die Kamera nie starken mechanischen, thermischen, etc. Beanspruchungen ausgesetzt worden und trozdem gibt es einen Fehler. Recherchiert man einwenig im Netz, dann findet man einige Reparaturtutorials, wo versucht wird, mit irgenwelchen Papierstreifen zwischen den Gleitringen der Optik zu reinigen etc. Eine vernünftige Information war nicht zu finden. Also bleibt mir nichts übrig, als selber nach der Ursache für das Problem zu suchen. Und es war auch schnell gefunden. Nach dem Öffnen des Gerätes und leichtem Anheben des hinteren Gehäusedeckels ließ sich das Objekt plötzlich wieder ausfahren. Wurde der Deckel wieder aufgesetzt, so war das Problem wieder da. Es mußte also irgendwo ein Kontaktfehler vorliegen. In den folgenden Zeilen stelle ich meinen Weg zur funktionierenden Kamera vor:

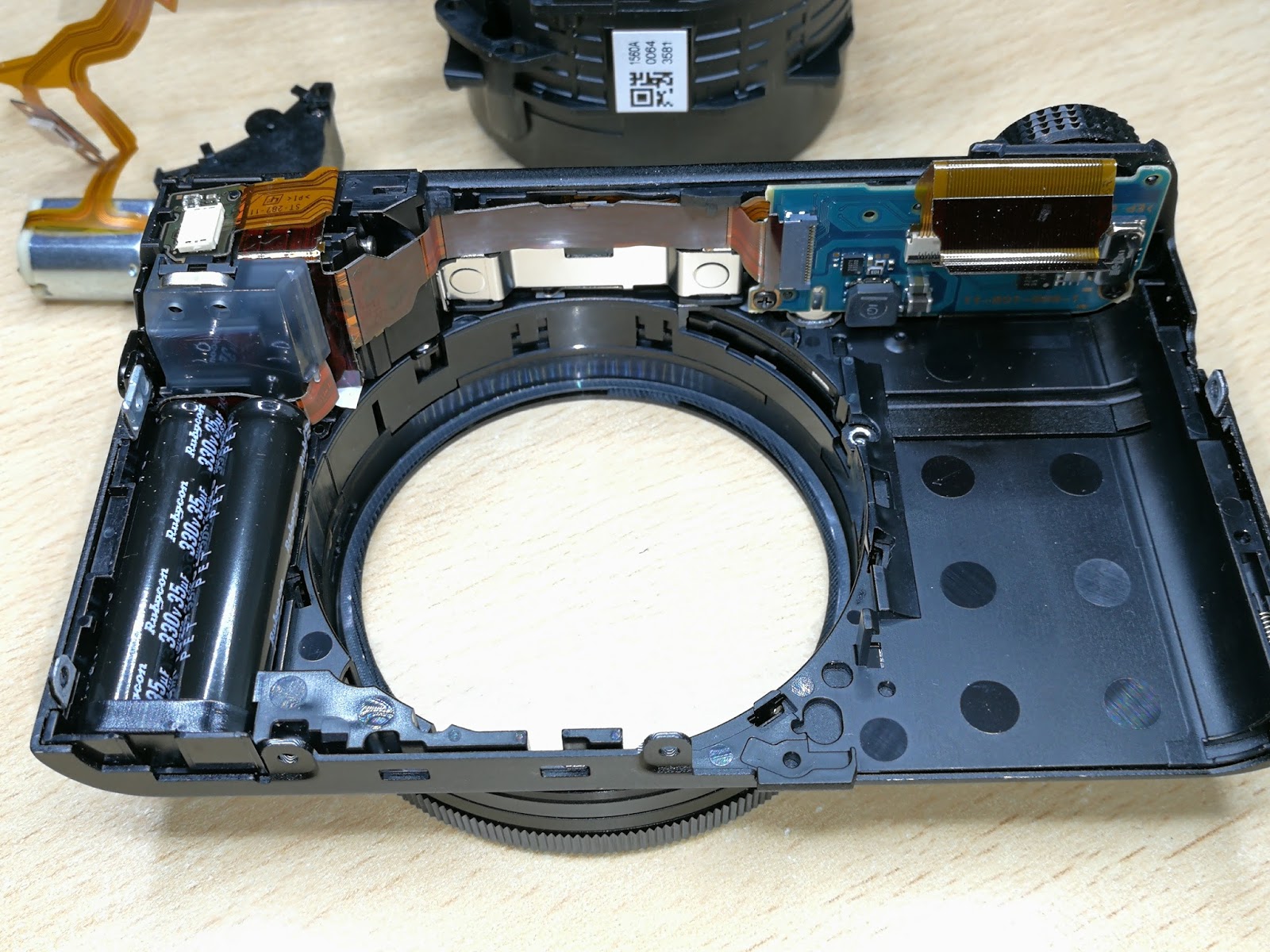

Nach dem Lösen der Schrauben und Entfernen der Kunsstoffbodenplatte lässt sich die hintere Abdeckung mit dem Bedienfeld und dem Monitor abnehmen.
Der Flexiprint zum Bildschirm und jener zur Bedieneinheit ist zu lösen, der kleine Lautsprecher kann einfach ausgehangen werden. Jetzt kann noch einmal der Akku eingelegt und eingeschaltet werden. In diesem Fall öffnete sich das Objektiv und fuhr wieder korrekt aus. Es ist also wirklich ein Kontaktproblem. Doch wo ? Ich versuchte mit dem Finger leichten Druck auf den Flexiprint auszuüben, der den mechanischen Teil der Optik versorgt. (Nicht den, der vom Sensor ins Mainboard führt.) Mit diesem leichten Druck am Flexiprint wurde wieder eingeschaltet und siehe da -> Treffer. Die Optik rührte sich nicht. Das ließ sich auch nachvollziehen. Also scheint dieser Flexiprint an den Knickstellen einen Leitungsbruch zu haben. Scheinbar wird dieser Print, bedingt durch das Ein- und Ausfahren der Linse konstruktionsbedingt mechanisch gestresst und gibt so irgendwann nach und bricht. (Vielleicht auch geplante Obsoleszenz). Jedenfalls suchte ich im Netz nach einem Ersatz, fand ihn und nach einer Woche Wartezeit wurde der neue Flexiprint auch schon geliefert.
Der neue Print für die Optik wird ohne jegliche Bauelemente verkauft. Das bedeutet, ab hier ist ein wenig Erfahrung im Umgang mit Lötwerkzeugen, SMD Bauteilen und flexiblen Platinen erforderlich.
Die Optik muß freigelegt und ausgebaut werden. Dazu ist das Mainboard zu lösen. (insgesamt drei Schrauben). Dann ist vorsichtig die schwarze Folie von der Hinterseite der Optik zu entfernen. (Vorsicht bei den ganzen flexiblen Leitungen) Ist die Folie ab, kann der Flexprint zum Sensor abgesteckt werden.
Als nächstes wird die Motoreinheit gelöst und der Motor vom Objektivgehäuse getrennt.
Auf dem Print befinden sich einige Komponenten, wie Steckverbindungen und kleine Gabellichtschranken, die im Obektiv(Objektivposition) und in der Motoreinheit (2 Stück als Inkrementalencoder und zur Drehrichtungsbestimmung)verbaut sind. Diese werden mit kleinen Metallbügeln in Position gehalten und müssen vor dem Ausbau der Objektiveinheit gelöst werden.
Objektiv, Antriebseinheit und Mainboard sind ausgebaut. Alle Steckverbindungen zwischen Optik und dem Antriebsmotor sind zu lösen.

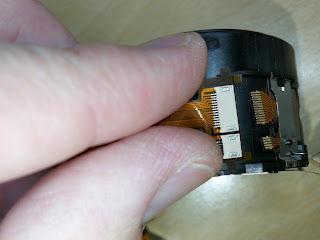

Die Motoreinheit kann nun vom Objektiv getrennt werden. Der Flexiprint ist auf dem Objektivgehäuse mit Tesaband und kleinen Haken befestigt. Diese müssen gelöst werden.
Mit dem Zerlegen der Motoreinheit geht´s nun weiter. Im Kunststoffgehäuse des Motorgetriebes befinden sich, wie zuvor erwähnt, zwei Gabellichtschranken, die auch mit einer Klammer festgehalten werden. Diese kann einfach ausgeklipst werden. Zum Abschluß des Ausbaus muß noch der Motor abgelötet werden. Nun ist der Flexiprint frei und der heikle Schritt kann beginnen.
Die kleinen SMD Steckverbinder sind vom alten Print abzulöten und wieder auf dem neuen Print zu befestigen. Bei dieser Arbeit ist sauberstes Handtieren gefragt, da die kleinen Kunststoffgeäuse beim Auslöten sehr leicht zerstört werden können. Ich empfehle hier, den Print nur von der Unterseite zu erwärmen, und dann den Stecker mit einer Pinzette abzuheben. Sonst läuft man schnell Gefahr, den Kunststoff des Steckers durch zuviel Hitze zu verformen. Ist das gelungen, können die Stecker auf dem neuen Flexiprint angelötet werden.
Die selbe Arbeit ist auch bei den Gabellichtschranken durchzuführen. Dann sind nur mehr die Kontakte des Motors an den dafür vorgesehen Positionen in der Flexplatine anzulöten.
Wenn das geklappt hat, kann der Zusammenbau in umgekehrter Reihenfolge erfolgen. Beim Biegen der Flexplatine in die richtige Position kann man sich an der alten Platine orientieren. Dann sollte der Einbau kein Problem sein. Vor dem Anbringen der Kamerarückwand (hinterer Deckel) sollte ein Funtkionstest durchgeführt werden. Das Objektiv muß auch ohne Monitor und Bedientastenfeld aus- und wieder einfahren. Wenn auch das funktionert, dann kann finalisiert werden. In meinem Fall war die Reparatur erfolgreich. Mal sehen wie lange es hält, bis wieder eine Leiterbahn im der flexiblen PCB bricht...
