Raspberry als Datenlogger Teil2...Die Sensoren und Python

Raspberry PI samt Powerbank im Gehäuse
In Teil1 dieses Projektes haben wir dem Raspberry ein Betriebssystem verpasst und das ein wenig für die Anwendung aufbereitet. Wir wollen ja an den PI mehrere Sensoren anschließen und diese dann zyklisch auslesen und die Daten in einer Datei auf einem USB-Stick speichern. Die Aufzeichnung soll so lange laufen, bis ein Taster gedrückt wird, der den Prozess beendet. Die einzige Anzeige des PI sind zwei Leuchtdioden, die, sowie auch der Taster, an die GPIOs des PI angeschlossen sind. Darum haben wir folgende Punkte bereits erledigt:
  • Die PI Platine gemeinsam mit einer USB Powerbank in ein Gehäuse eingebaut
  • Anschlüsse wie Ethernet, USB, HDMI durch Ausschnitte im Gehäuse nach aussen geführt
  • Zwei Leuchtdioden und einen Taster ins Gehäuse eingebaut und auf die GPIOs geschaltet
  • Den I²C Bus des PI auf eine Buchse im Gehäuse geführt
  • Eine MicroSD Karte mit einem Raspi-Wheezy Image bespielt
  • Einen USB-Stick mit FAT32 formatiert
  • Das Betriebssystem soweit konfiguriert, dass das Filesystem für den Stick, alle Module für den I²C-Bus, sowie Python geladen werden

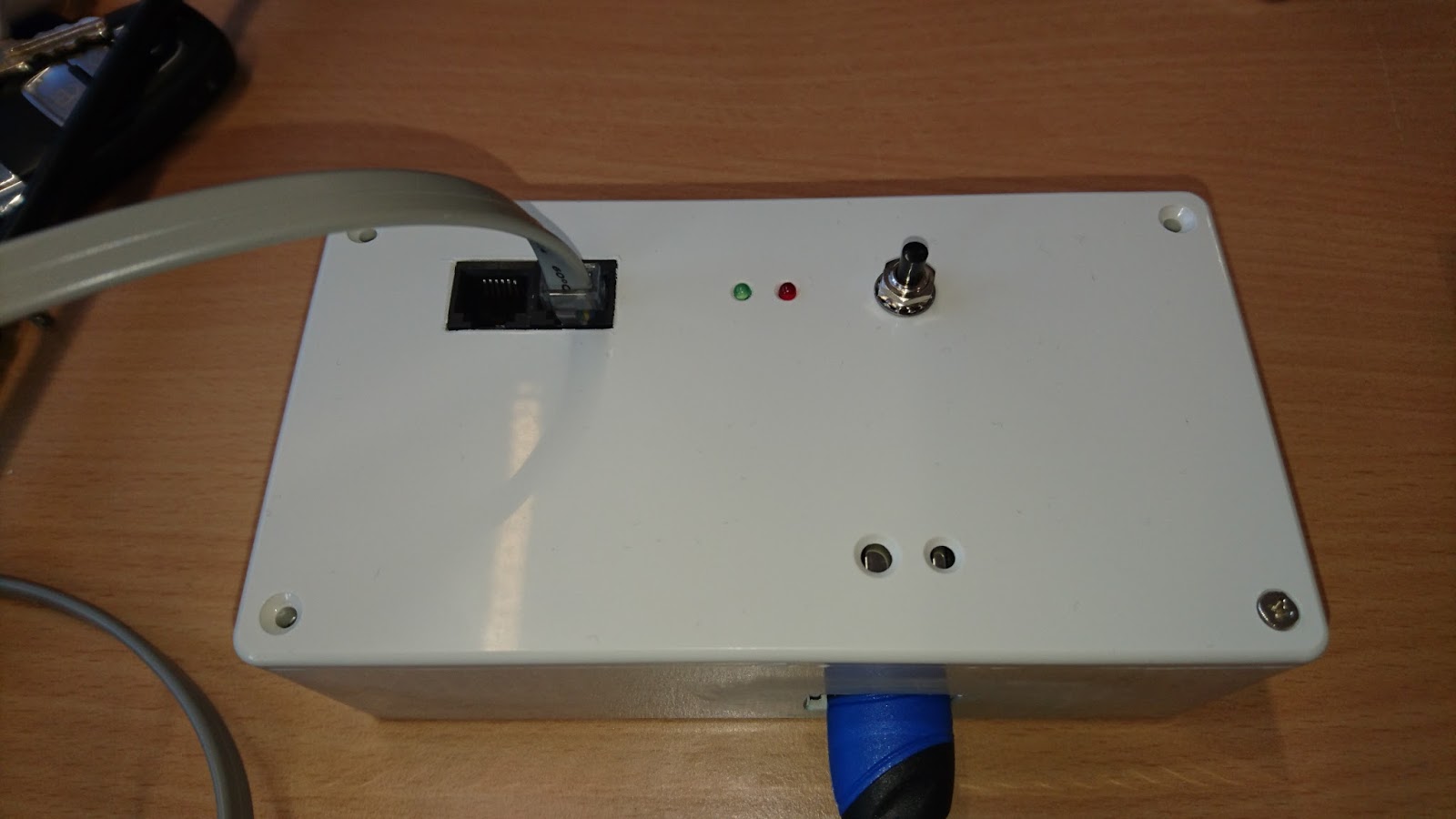

Raspberry PI im Plastikgehäuse
Der Pi sieht fertig zusammengebaut nun so aus (siehe Bild rechts). Nun können die Sensoren angeschlossen werden. In diesem Fall handelt es sich um Luftfeuchtigkeits-/Temperatursensoren mit der Bezeichnung HYT939 des Herstellers Hygrochip. Hier ein Auszug der technischen Daten aus dem Datenblatt des Herstellers:
Ausführung: Feuchtesensor im TO39 Gehäuse, druckfest, mit Edelstahl-Sinterfilter
Genauigkeit:
Feuchte ±1,8% rF, Temperatur ±0,2 °C
Genauigkeit 0...10% rF (0 ... 50°C): ±(0,1% rF + 17% aw)
Messbereich: Feuchte 0 ... 100% r.F. (max. dp = +80 °C), Temperatur - 40 ... +125 °C
Abmessungen: 5,2 x 9 mm
Anschlüsse: TO 39 Footprint
Auflösung Feuchte: 0,02% rF
Hysterese bei 50% rF: < ±1% rF
Linearitätsfehler: < ±1% rF
Ansprechzeit t63: < 10 sec (Mit Edelstahl-Sinterfilter)
Auflösung Temperatur: 0,015 °C
Digitale Schnittstelle: I2C, Adresse 0x28 oder Alternativadresse
Betriebsspannung: 2,7 … 5,5 V
Stromaufnahme (typ): < 1µA in Bereitschaft < 22µA bei 1Hz Messrate 850 µA maximal

HYT939 Sensor
Eine kleine Platine dient als "Sensorboard". Hier besteht die Möglichkeit, vier HYT´s anzustecken. Natürlich müssen auch die Addressen der Sensoren unterschliedlich sein. Der HYT939 ist per default auf hex 0x28 eingestellt. Will man diese Deviceaddresse ändern, so muss der der HYT in den Command-Mode versetzt werden, um dann die Konfigurationsdaten empfangen und in sein EEprom schreiben zu können. Dazu muß der Sensor innerhalb der ersten 10ms nach seinem PowerUp in den Command-Mode gebootet werden. Das lässt sich am einfachsten mit einem ArduinoUno bewerkstelligen... Dabei wird der Powerpin des HYT über einen Digital Out Pin des Arduino versorgt. So ist es möglich, das Timing genau einzuhalten und den Command Mode zu erreichen.
Nachdem der Sensor nun an den Raspberry angeschlossen ist, fehlt nur mehr ein Programm um ihn oder auch mehrere anzusteuern und auszulesen. Hier verwende ich den Python Interpreter. Damit lassen sich auf einfache Weise die Daten auslesen und auch auf Datenträgern speichern. Das "Programm" besteht aus zwei Teilen:
  • Hauptscript: beinhaltet nur eine Endlosschleife, die die LEDs steuert, den Taster abfragt, die Sensorfunktion aufruft, deren ausgelesene Werte übergibt, aufbereitet und auf den Stick speichert.
  • Funktion Sensor auslesen: adressiert den I²C Bus, liest die Sensordaten aus, rechnet sie in lesbare Werte um und übergibt den Output an die Funktion
# /usr/bin/python
# License: GPL 2.0
# edited by Ingmar B. Aug.2015

import os
from time import *
import time
import threading
import hyt939o
import RPi.GPIO as GPIO

# Setup LED Ports (pin12 = LED rot, pin18 = LED gruen)
GPIO.setwarnings(False)
GPIO.setmode(GPIO.BOARD)
GPIO.setup(12, GPIO.OUT)
GPIO.setup(18, GPIO.OUT)
GPIO.setup(16, GPIO.IN)

# LED Gruen einschalten sobald das Script gestartet ist
GPIO.output(18, GPIO.HIGH)

#gpsd = None #seting the global variable
address = [0x2a, 0x29]
#hyt939 = [0, 0]
hum = [0, 0]
temphyt = [0, 0]
loopon = True         #set variable for loop
i=1             #counter for address selection
os.system('clear')     #clear the terminal (optional)

while loopon:
        # bei beginn des auslesens aller daten die rote Led einschalten
    GPIO.output(12, GPIO.HIGH)
    if GPIO.input(16)== GPIO.HIGH:
      loopon = False
        os.system('clear')

      # Variablen fuer Sensor HYT 939 uebergeben
    for i in range(2):

        hyt939=hyt939o.ReadMeasurement(address[i])
        time.sleep(0.1)
        hum[i]=hyt939[0]
        temphyt[i]=hyt939[1]

                print '--------------------------------------- '
            print 'SENSORS reading Sensor Nr.:' , i
            print
            print 'humidity    hyt939         ' , hum[i]
            print 'temperature hyt939         ' , temphyt[i]
            print '--------------------------------------- '
            print
    print 'data to write:' , str(hum[0]), str(temphyt[0]), str(hum[1]), str(temphyt[1])
    print ("date :" + time.strftime("%x"))
        print ("time :" + time.strftime("%X"))
    print
    date = time.strftime("%x")
    zeit = time.strftime("%X")

      ## write all data to usbstick

        fileout = open("/media/usbstick/wetterfrosch.txt", "a")

    time.sleep(0.1)

        fileout.write(date+";"+zeit+";"+str(hum[0])+";"+str(temphyt[0])+";"+str(hum[1])+";"+str(temphyt[1])+"\n")

        time.sleep(0.1)
        fileout.close()
        time.sleep(0.1)

      # nach schreiben bzw auslesen der daten rote LED wieder abschalten
        GPIO.output(12, GPIO.LOW)
        time.sleep(0.8) #set to whatever

GPIO.output(18, GPIO.LOW) # gruene Led ausschalten

print "Ende"



Das folgende Listing liest den Sensor aus:

# Reading mesaurements from HYT 939 humidity and temperature sensor
# First Version by Caerandir May 2014 modified by i.bihlo 2015
import smbus, time
bus = smbus.SMBus(1)    # Raspberry Rev. 2
address = 0x28          # Fixed default address of HYT 939
# Initialize sensor to acquire measurements
def MeasurementRequest():
        void = bus.write_quick(address)
    time.sleep(0.1)
# Read Humidiy and Temperature to 14 bit accuracy
def ReadMeasurement():
    void= bus.write_quick(address)
    time.sleep(0.1)
        # Acquire 4 byte from sensor
        #time.sleep(0.1)
    Readout = bus.read_i2c_block_data(address,0,4)
    # Calculiere die relLF in % aus den vier Bytes in "Readout"
    RelHum = Readout[0]<<8 | Readout[1]
    RelHum = RelHum & 0x3FFF
    RelativeHumidity = 100*RelHum/(2**14)
    # Calculiere die Temperatur vom Sensor
    Readout[3] = Readout[3] & 0x3F
    temp = Readout[2]<<6 | Readout[3]
    Temperature = 165.0*temp/(2**14)-40

        print "Hrel: ", RelativeHumidity, " %"
        print "T: ", Temperature, " C"
        return RelativeHumidity, Temperature
MeasurementRequest()
time.sleep(0.2)
ReadMeasurement()

Eine Versuchsmessung über einen Tag und eine Nacht mit drei Sensoren hat folgendes Ergebnis geliefert. In diesem Fall wurden die Temperaturdaten aufgezeichnet. (Die Daten vom USB-Stick wurden mit Matlab importiert und daraus ein Plot erstellt.)
