Homematic CCU - Tuning

Die CCUs der Homematic kommunizieren mit ihren drahtlos angebundenen Sensoren und Aktoren über das 868MHz ISM Band. Hier ist die Sendeleistung und die Senderate klar definiert. So kommt es durchaus häufiger vor, dass bei vielen Geräten, die unterschiedlich weit von der Zentrale entfernt sind, auch Kommunikationsfehler auftreten. Einige diese Fehler sind dabei auf die Feldstärke an der CCU- Antenne zurückzuführen. Die Wellenlänge in Luft beträgt bei 868MHz in etwa 0,345m. Die Antenne in der CCU und in den Aktoren ist auf Lambda/4 ausgelegt. Das sind ca. 8,6cm, die als Unipol im Gehäuse liegen. Diese Antenne ist einfach und funktionell. Allerdings kann der Antennengewinn und somit die Reichweite der Homematic durch einbauen einer anderen Antenne einfach gesteigert werden.
CCU2 mit externe 868MHz Antenne

Es gibt zu diesem Thema im Netz schon einige Lösungen und Umbauten. Hier beschreibe ich meinen Umbau auf eine externe Antenne. Die Antenne soll extern befestigt werden. Eine SMA-Buchse ermöglicht das Anschließen unterschiedlicher Antennen. In diesem Beispiel habe ich mich für eine 868 MHz Helix Antenne mit Knickgelenk entschieden. Die SMA Buchse ist eine fertig konfektionierte MH113 50Ohm Buchse mit 1,13mm Koaxialleitung und MHF1 Stecker.
SMA Buchse mit Koaxkabel

Der MHF1 Stecker wird nicht benötigt und kann von der Koaxialleitung "abgeschnitten" werden. Bei diesem, nun offenen, Kabelende muss der Innenleiter und Schirm zum Anlöten vorbereitet werden.
Offenes Ende des Koaxialkabels

Jetzt ist die CCU2 an der Reihe. Der Deckel ist schnell entfernt und die Platine freigelegt. Unten links im Bild ist das RF-Modul der Homematic mit dem Antennendraht zu erkennen. Zuerst wird die originale Antenne entfernt und ein wenig vom Lötstoplack der Masseplane entfernt. An dieser Stelle wird dann der Schirm des Koaxialkabels festgelötet.
Geöffnete CCU2

Das vorbereitete Stückchen Koaxialkabel mit dem SMA Stecker wird nun am RF-Modul angelötet. Hierbei kommt der Innenleiter an das RF-Pad mit dem vorher die Antenne verbunden war und das Schirmgeflecht an die freigekratzte Masseplane.
RF Modul mit entfernter Antenne

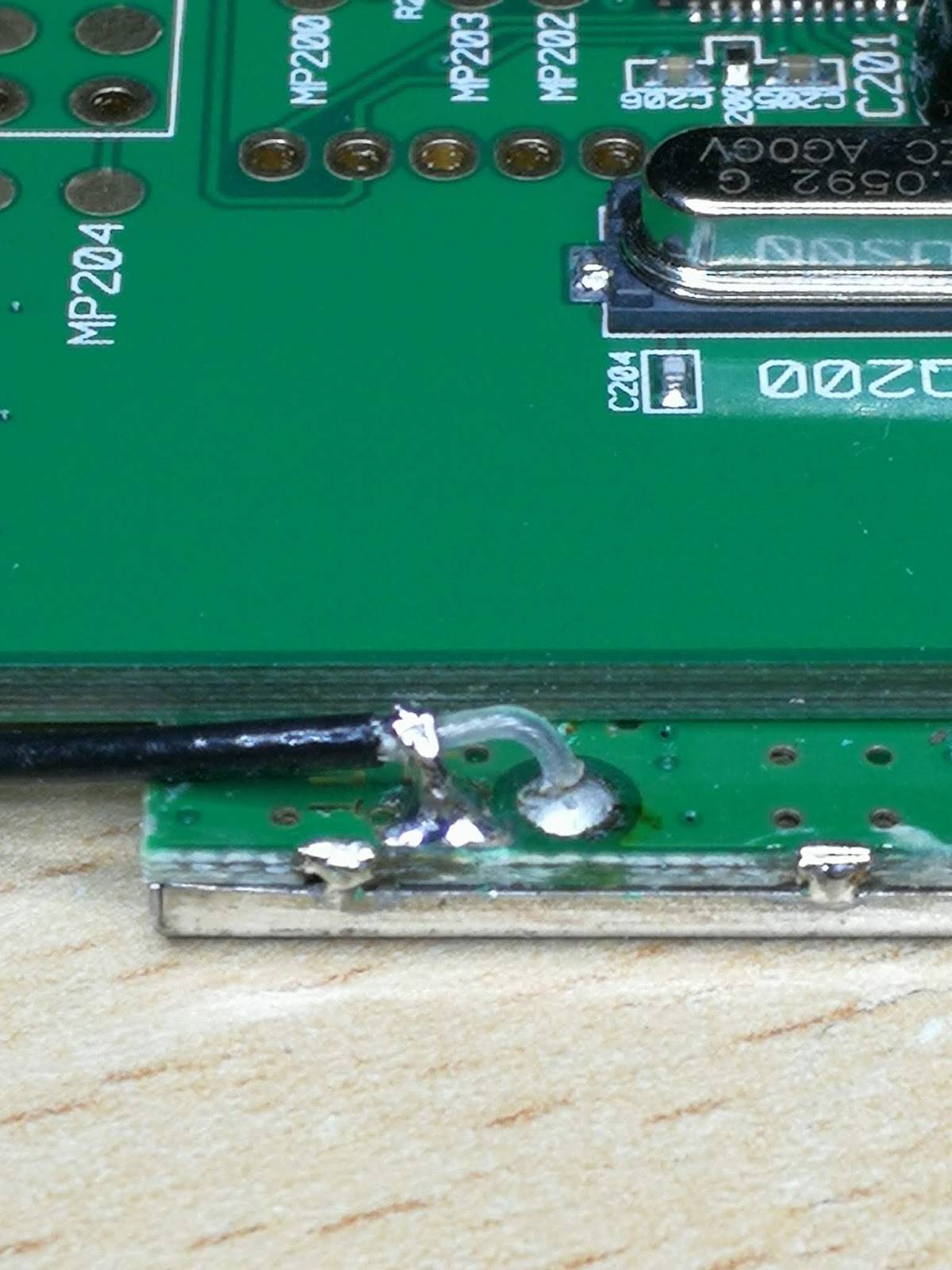

Koaxkabel am RF - Modul festgelötet


Die elektrische Verbindung ist somit hergestellt. Eine kleine Unstimmigkeit gibt es hier allerdings noch, bzw. habe ich mich hier noch nicht schlau gemacht: Die originale Antenne war ein einfacher Draht. Das würde bedeuten, es gibt eine Impedanz Anpassung am Ende des RF-Modul LNAs und des High-Z Drahtes. Die Koaxialleitung mit dem SMA Stecker hat allerding ebenfalls eine charakteristische Impedanz von 50 Ohm. Das würde bedeuten, es gäbe (oder gibt) hier eine Fehlanpassung. Das wiederum würde wieder Reflexionen an der Leitung und somit wiederum Leistungseinbußen hervorrufen. Im Gesamtsystem wird aber trotz vermutlicher Fehlanpassung eine Reichweitensteigerung erreicht. (Die wiederum könnte man aber mit einer korrekten Netzanpassung nochmals steigern... dazu müsste man sich das RF-Modul genauer ansehen)
Montageloch im CCU2 - Deckel

Jetzt muss nur noch ein geeignetes Loch für den SMA - Stecker in den Gehäusedeckel gebohrt werden. Dann kann der SMA Stecker festgeschraubt werden. Nach dem Zusammenbau der CCU ist nun nur mehr die Antenne aufzuschrauben und der Umbau ist erledigt.
868 MHZ Helixantenne mit 50Ohm SMA Stecker

Einen Funktionstest, bzw. einen Nachweis der Steigerung der Empfangs- Sendeleistung kann man überprüfen, indem man die RSSI-Pegel der angelernten Sensoren und Aktoren vor und nach dem Umbau vergleicht. Hier hilft  "devconfig", ein kleines Tool in der Homematic Software, das mittels SSH freigeschaltet werden kann:

echo CP_DEVCONFIG=1 >> /etc/config/tweaks
