Philips und der "König der Experimentierkästen"

Da ich aus gesundheitlichen Problemen zurzeit kaum mobil bin und nahezuden ganzen Tag nur herumliege, habe ich auch jeden Tag einwenig Zeit, hier wieder ein paar Zeilen zu tippen und wieder ein bisschen gesammeltes Material für den Blog aufzubereiten. Schon längere Zeit habe ich vor über das folgende Objekt zu bloggen:

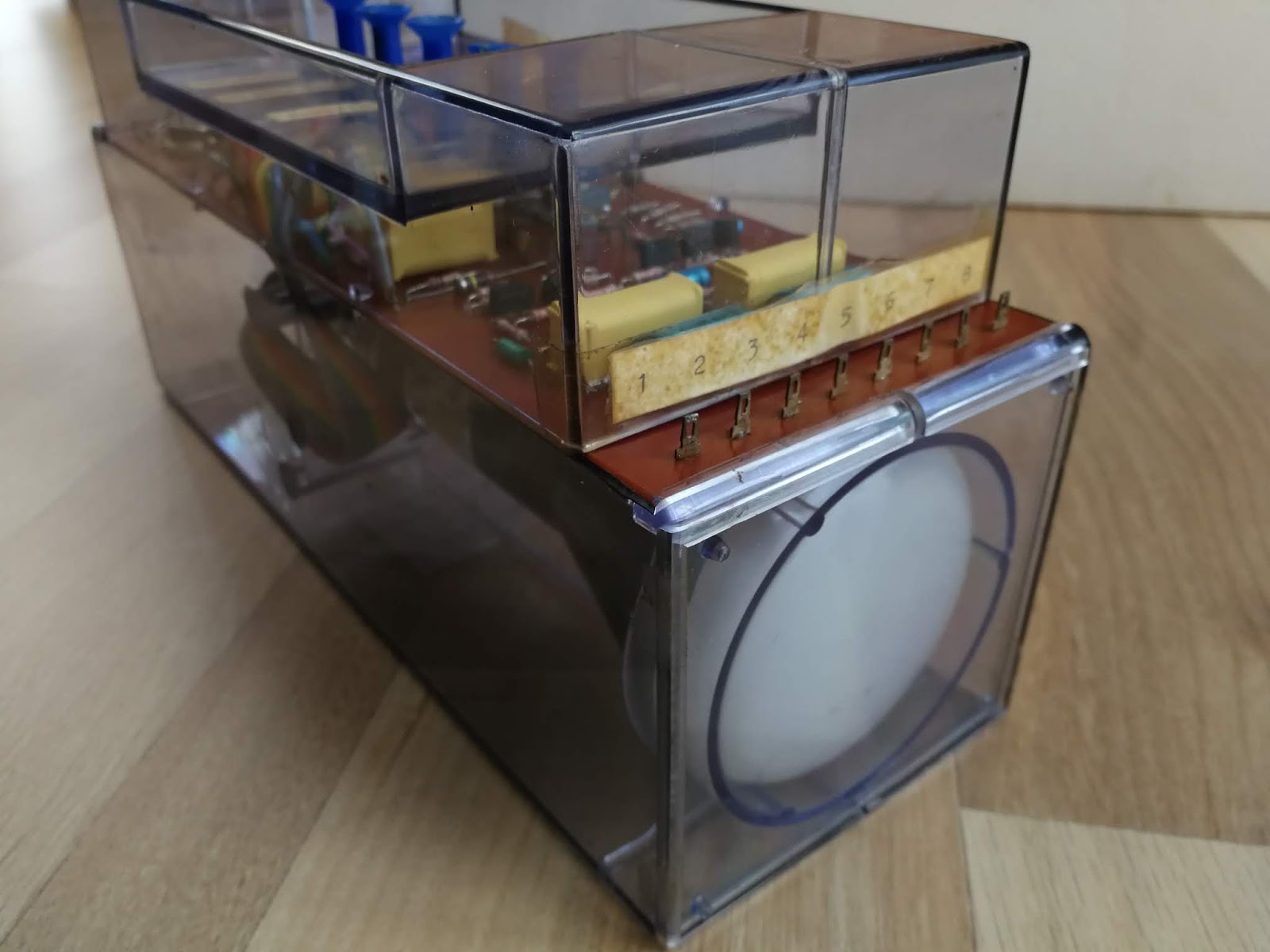

Bildröhreneinheit aus EE2007

 Elektronische Schwingungen sichtbar machen, ihren Fortlauf beobachten und daraus Schlüsse ziehen - das sind Arbeitsabläufe, die jedem fortgeschrittenen "Jung-Elektroniker" neue, interessante Perspektiven eröffnen. Die dafür nötigen Geräte lassen sich mit der reichhaltigen Ausstattung dieses Kastens selbstständig zusammenbauen.: über 150 elektronische Einzelteile, wie z.b. Oszillografenrohr, 29 Transistoren und Dioden, 79 Widerstände, 10 Potentiometer, 37 Kondensatoren usw. Ein besonderer Vorteil dieser Ausstattung: die Bildröhreneinheit wurde in ein durchsichtiges Gehäuse eingeschweißt, so dass ihre Schaltung genau zu erkennen ist. Das Anleitungsbuch gibt allgemeinverständliche Arbeitshilfen und macht auf einfache Weise mit der Oszillografen-, Digital- und Radartechnik vertraut. Mit diesem Kasten kann sich jeder "Jung-Elektroniker" einen Wunschtraum erfüllen: den Bau eines Oszillographen - sowie 100 elektronische Geräte und Schaltungen.

EE2007 Version aus dem Jahr 1974





Dies ist der originale Covertext des Philips Elektronikbaukasten EE2007 aus dem Jahr 1974. Er war der Nachfolger des EE1007. Im Jahr 1983 gab es eine neue Auflage des EE2007. Erkennbar ist das am farbigen Aufdruck der Schachtel. Die 74er Version war in roter Farbe bedruckt und die 83er Version in schwarzer Farbe. Aber eines hatten beide Versionen gemeinsam: Sie waren zur damaligen Zeit ein nicht erfüllbarer Wunschtraum. Die Preise beliefen sich auf ca. 2100 bis 3000 Schillinge. Ein absolut nicht erfüllbarer Jugendtraum. Doch so in etwa 40 Jahre später lies sich der Traum, die Bildröhreneinheit zu besitzen und die Sammlung zu ergänzen, erfüllen. Diese Baukästen sind jetzt nur mehr sehr selten und je nach Zustand zu Preisen von 300 bis 700 Euro im Netz zu finden. Als geduldiger Beobachter der diversen Flohmarkt- und Gebrauchtwarenplattformen hatte ich nach langer Zeit das Glück relativ günstig einen 2007er zu ergattern.

Doch was konnte man damit nun anfangen? Der EE2007 ist eine Ergänzung zu den Kästen EE2003, EE2000, EE2000GK, EE3003. Der EE2008 ist zur vollständigen Realisierung der in der Anleitung enthaltenen Beispielschaltungen ebenfalls notwendig.
(Information aus der website: http://norbert.old.no/kits/ee2000/ee2007.html)

Die umfangreichen Beispiele aus dem Handbuch sind hier angeführt:

Oszillografische Untersuchungen an Dioden und Transistorschaltungen
Die Zeitablenkung, Oszillograf mit umschaltbarer Zeitablenkung, Wechselspannungsformen, Diode als Gleichrichter, Zweiwegegleichrichtung, Brücken- oder Graetzgleichrichtung, Wirkungsweise von Siebschaltungen, Transistor als Verstärker, Verstärker und Gegenkopplung, Verstärker in Kollektorschaltung, Phasenumkehrstufe

Der Transistor als SchwingungserzeugerAllgemeines über Oszillatoren, R-C-Oszillator, Rechteckgenerator, Sägezahngenerator

DigitaltechnikEinführung in die Digitaltechnik, Transistor als Schalter, Astabiler Multivibrator, Monostabiler Multivibrator, Bistabiler Multivibrator, Schmitt-Trigger, UND Schaltung, ODER Schaltung, NICHT (NOT) Schaltung, NAND Schaltung, NOR-Schaltung, UND und ODER Schaltung in der Impulstechnik, Digitales Knobeln, Zähler bis 4, Dreiklang mit Pause, Elektronischer Kuckuck, Ein-Aus-Schalter, Tast-Ein-Aus-Schalter, Metronom

Verschiedene Anwendungsgebiete der OszillografentechnikKreisablenkung, Einzelteilprüfgerät, Diodenkennlinienschreiber, Transistorkennlinienschreiber, Kapazitäts- und Widerstandsmessbrücke, Sprachanalysator, Künstlicher Horizont, Radarprinzip

FernsehtechnikBildabtastung, Erzeugung eines elektronischen Rasters, Das Fernsehsignal, Die drahtlose Bildübertragung, Blockschaltbild des Fernsehbild- und Tonempfängers

Verschiedene SchaltungenSpannungsstabilisator, Gleichspannungswandler, Treppenspannungsgenerator, Stufentongenerator, Leuchtfeuer, Metallsuchgerät, Universalverstärker, Universalverstärker als Sinusgenerator, Universalverstärker als Nadelimpulsgenerator, Universalverstärker als Blinklicht, Universalverstärker als Zeitschalter, Universalverstärker als Plattenspielerverstärker, Universalverstärker als Diodenempfänger, Universalverstärker als MW-Reflex-Empfänger

Die Bildröhreneinheit im Detail. Ansicht von oben

Die Bildröhreneinheit im Detail. Seitenansicht

Sockelbeschaltung

Die Bildröhreneinheit besteht aus einem transparenten Kunststoffgehäuse in dem eine, zur damaligen Zeit sehr gängige Oszilloskopröhre  eingebaut wurde. Die DG7-32 ist eine mit 6.3Volt  300mA indirekt geheizte Bildröhre mit 172mm Länge und einem Bilddurchmesser von 69mm. Der Sockel ist ein B12A. Die Einheit ist identisch zu den Modellen 3AMP1A bzw CV2431 (Quelle: radiomuseum.org)

Die Schaltung der Bildröhreneinheit werde ich hier nicht veröffentlichen. Mit ein wenig Netzrecherche lässt sie sich jedoch schnell finden.

Trimmpotentiometer

In der EE2007 Box befinden sich neben der Röhreneinheit noch zahlreiche weitere Bauteile wie die klassischen Halteklammern und Federn, Widerstände, Keramikkondensatoren, Trimmpotentiometer, eine Siliziumdiode und Transistoren usw. Die Energieversorgung von 6V beziehen die aufgebauten Schaltungen aus mehreren Monozellen für die es einen eigenen Halter gibt.

der "Blaue Transistor" (ein BC158)

Vielleicht ergibt sich auch irgendwann einmal die Zeit, mit dem Experimentierkasten, oder auch anderen Kästen der Serie einige Beispielschaltungen aufzubauen und darüber einen  Film oder sogar eine Serie zu erstellen und die beispielsweise über youtube zu veröffentlichen.  Dafür wäre aber noch etliches an Recherche- und Vorbereitungsarbeiten notwendig, die ohne Unterstützung aber kaum zu bewältigen ist.
