"Puckman" (oder "PackMan")?

Wieder ein Schmuckstück des Herstellers Tomy bzw. Tomytronic oder auch Tomy Electronic ist der "Puckman" - Tabletop Spielautomat. Im Rahmen der Aufbereitung dieses Gerätes habe ich auch wieder ein paar Fotos gemacht, die das Innenleben und ein paar Details zeigen.
Der Hersteller Tomy, genauer gesagt Tomy Company, Ltd. ist ein japanisches Unternehmen, das Kinderspielzeug herstellt bzw. herstellte.

Es entstand aus einer Fusion zweier Unternehmen am 1. März 2006: Tomy (gegründet 1924 als Tomiyama, 1963 in Tomy umbenannt) und der langjährige Rivale Takara (gegründet 1955).  Das Unternehmen hat seinen Hauptsitz in Katsushika, Tokio. [Quelle: https://en.wikipedia.org/wiki/Tomy]

Das Spiel "PuckMan" später auch mit "PacMan" gebrandet, stammt aus dem Jahr 1981 und trägt die Modellnummer TKY-7612. Das Spielprinzip gleicht dem des klassischen PacMan der Arcade Spieleautomaten. Aber warum Puck-Man? Dazu findet man im Netz folgende nicht bestätigte Geschichte.


Man könnte meinen, es liegt daran, dass die Spielfigur wie ein Hockey-Puck aussieht, aber tatsächlich stammt die Bezeichnung von der japanischen Phrase "Paku-Paku", was bedeutet, den Mund auf und zu zu machen. Um aber negative Änderungen der Spielautomatenbeschriftung zu verhindern, wurde aus "Puck" "Pack" gemacht. Denn die Designer dachten, wenn man das "P" von Puck ein wenig abkratzt, dann wird es schnell zu einem "F" und - naja - das will ja niemand...

Die Geschichte zur Entstehung des "PuckMan" oder "PackMan" beginnt im Jahre 1977 mit seiner Entwicklung. 1979 wurde das Spiel von Namco in Japan veröffentlicht und 1980 in Lizenz von Midway in Amerika.

Auch in der Handheld oder Tabletop Ausführung ist es das Hauptziel des Spielers, die Punkte zu essen und dabei den Geistern zu entkommen. Durch das Essen eines Power-Pellets (die roten Sterne im Display) werden die Geister ungefährlich und können ebenfalls gegessen werden. Aber nur für wenige Sekunden.

Da die Hardware des VFD Spiels aber im Vergleich zu der, der Arcade-Automaten oder der damals verfügbaren TV-Konsolen in der Leistung sehr eingeschränkt ist, musste auf einige Funktionen verzichtet werden. Pac-Man kann beispielsweise nur die Punkte von rechts nach links essen. Dreht er die Richtung um, so werden die Punkte nicht gegessen. Es gibt auf dem Display auch nur 18 Punkte und zwei Geister.

Zu den technischen Daten:

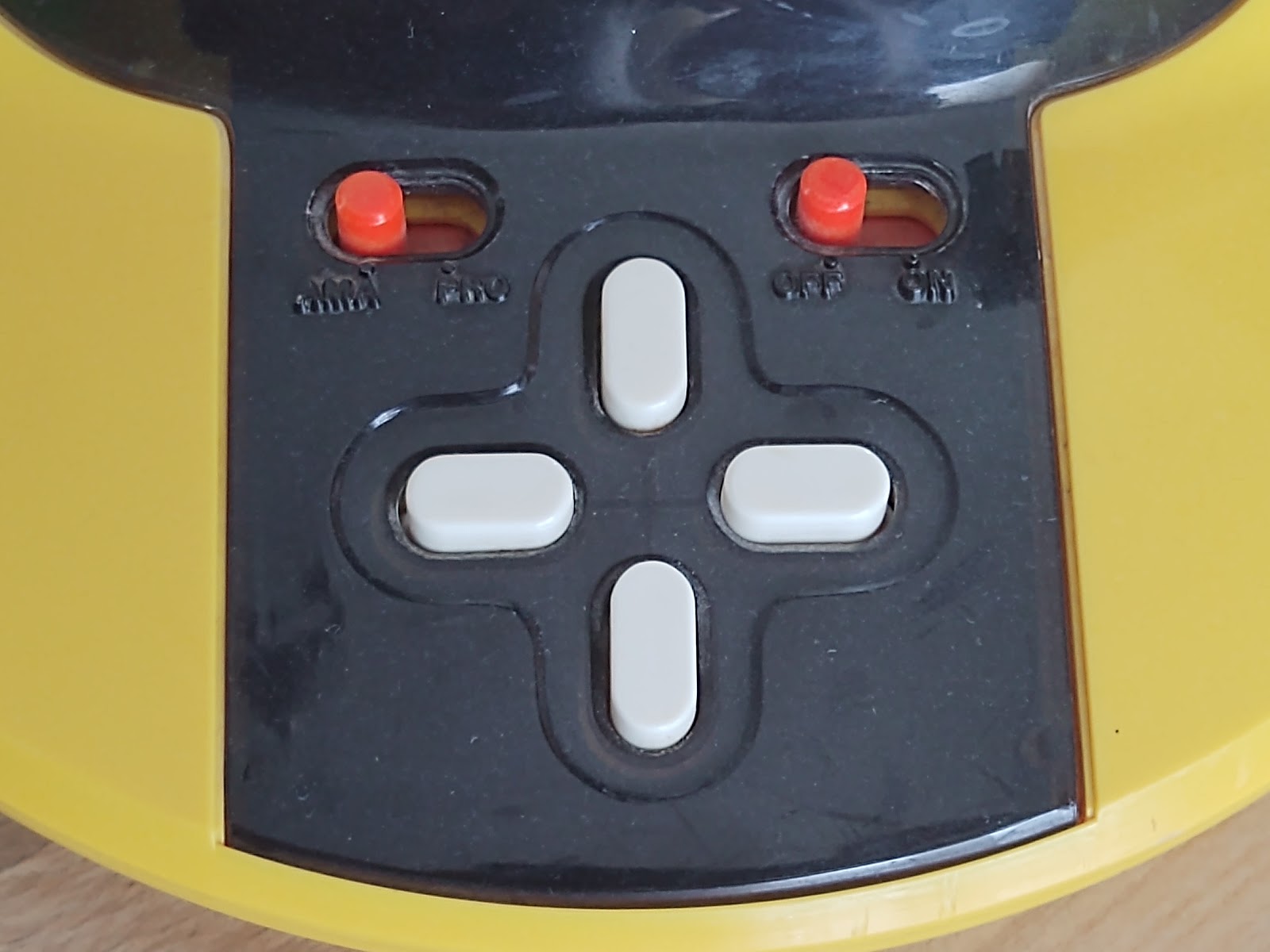

Das Gerät besteht aus gelbem Kunststoff und wird mit vier Batterien der Größe C mit Energie versorgt. Die Batterien sind alle in Reihe geschaltet. Somit beträgt die Versorgungsspannung 6V. Um die Spielzeit verlängern zu können, hat man dem Spiel auch eine Netzteilbuchse spendiert. Hier konnte ein externes Steckernetzteil angeschlossen werden.  Zur Steuerung dienen die vier im Kreuz angeordneten weißen Richtungstasten. Mit den zwei Schiebeschaltern kann das Gerät aus- und eingeschaltet werden. Der andere Schalter ändert den Schwierigkeitsgrad.

Die zentrale Recheneinheit im PacMan, ist der D553 von NEC. Die genaue Bezeichnung lautet NEC UPD553C und gehört zu der Mikrocomputer Reihe von NEC, die in vielen, der damals erhältlichen VFD Handhelds eingesetzt wurde. Es ist ein 4-Bit Single Chip Mikrocomputer, dessen Ausgänge in der Lage sind, direkt die Segmente eines Fluoreszenz Displays zu treiben. Die Spannungen liegen hier in Bereichen von ca. 30V bis 38V. Die CPU selbst wird mit  bis zu 10VDC versorgt. Der Prozessor arbeitet mit Betriebstakten von 150kHz bis 440kHz (ja KiloHertz).

im Bild rechts oben, die CPU

Ein Blick auf die Platine zeigt, dass die Versorgungsspannung der VFD Anzeigeeinheit mit einem kleinen, diskret aufgebauten DC-DC Converter arbeitet. Der Ton zum Spiel wird über einen Piezo erzeugt. Die Tasteneingabe, also das Steuerkreuz ist mit einer Zusatzplatine realisiert worden. Auf dieser befinden sich die Kontaktflächen, die von einer, mit leitfähigem Material beschichteten Gummimembrane, geschlossen werden. Das Prinzip ist hinlänglich bekannt.

DC/DC Converter (Übertrager mit Treibertransistor)


Im Rahmen der Instandsetzung habe ich das Spiel komplett demontiert und alle Einzelteile gereinigt. Die Kontaktpunkte der oben erwähnte Gummimembrane wurden nach der Reinigung wieder mit einem weichen Graphitstift nachbeschichtet und sollten ihren Dienst wieder einige Zeit verrichten.

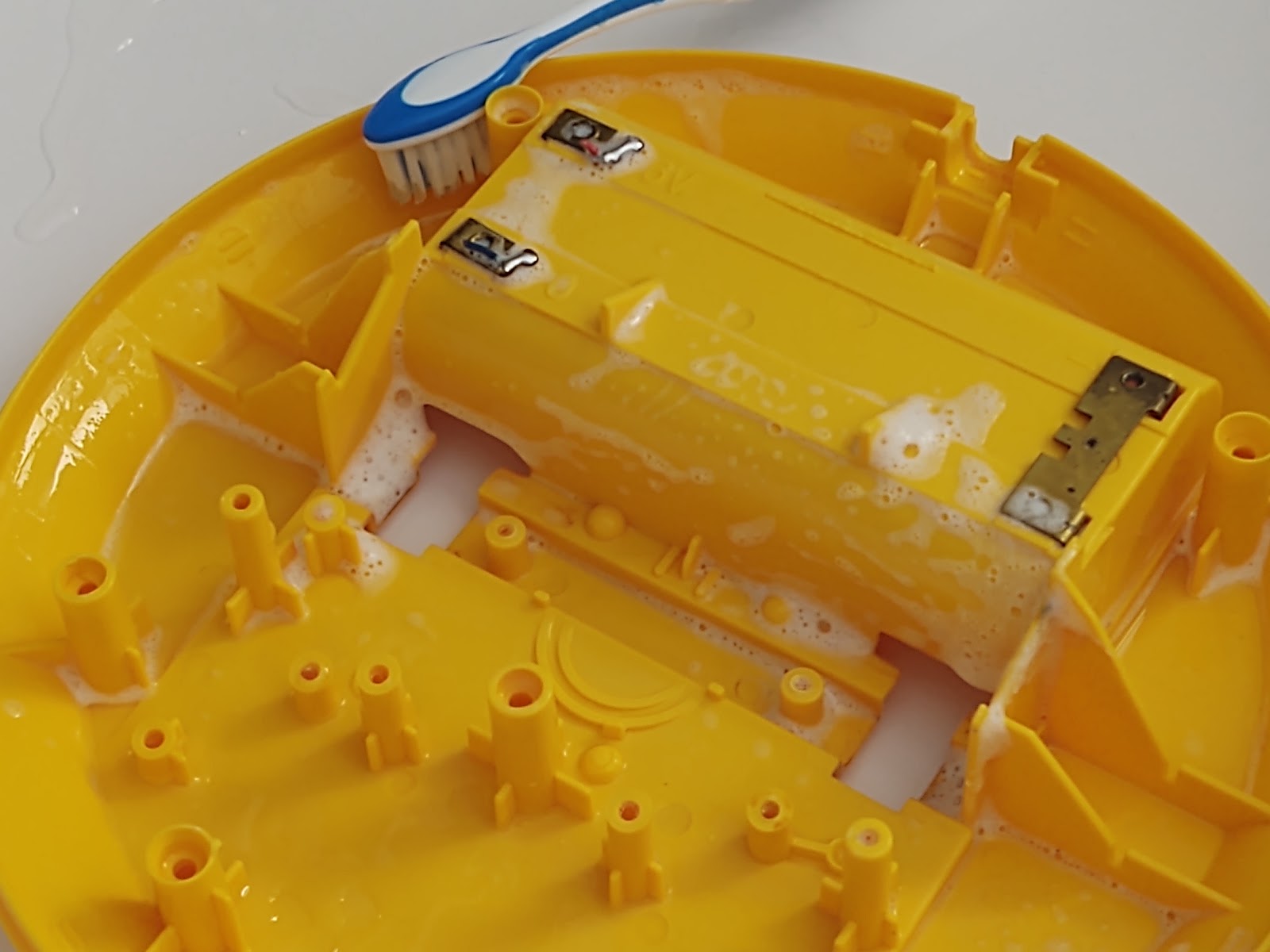

Reinigen der Gehäuseschalen

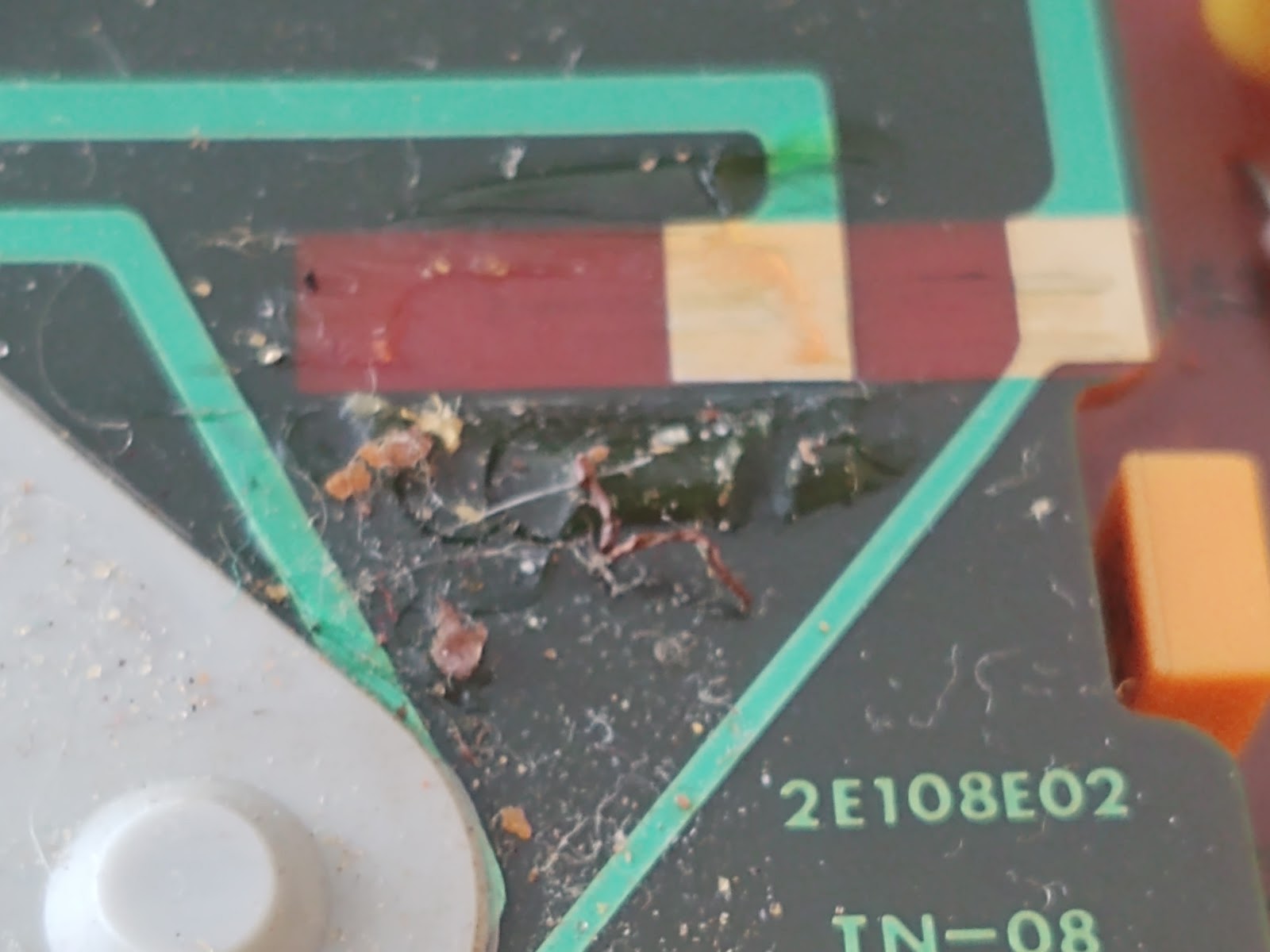

Im Bereich des Batteriekastens war der meiste Reinigungsaufwand notwendig. Denn hier hat es einer der Vorbesitzer leider verabsäumt, die Batterien zu entfernen. So ist es wie sehr oft dazu gekommen, dass die Batterien ausgelaufen sind. Genauer gesagt ist es das Elektrolyt der Zelle, die hier austritt und im Gerät einen Schaden verursacht. Im besten Fall ist es ein verunreinigter Batteriekasten. Es passiert aber leider immer wieder, dass Metallkonakte, Leiterbahnen auf den Platinen, oder Bauteile korrodieren und beschädigt werden. Hier konnte mit viel Gallseife, einer Bürste und Schleifpapier noch gereinigt werden.


stark verunreinigtes Batteriefach

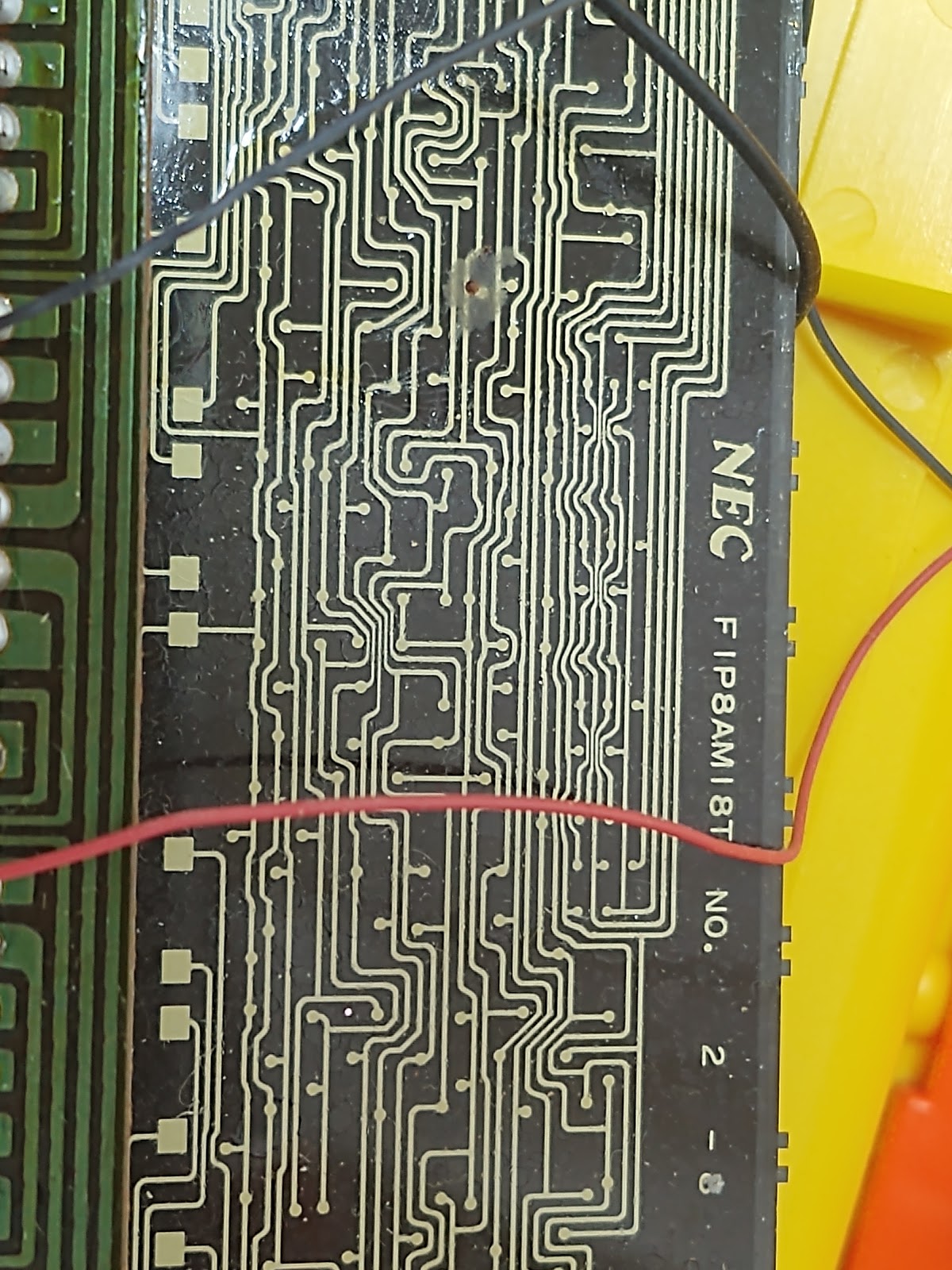

Anzeigeeinheit (VFD-Technik)

Detail des Spielfeldes und der Spielfiguren

Tastenkreuz auf der Gummimembrane






die Platinen wurden mit Alkohol gesäubert

gereinigte Einzelteile
