Motorradnavi "zumo" Smartrepair

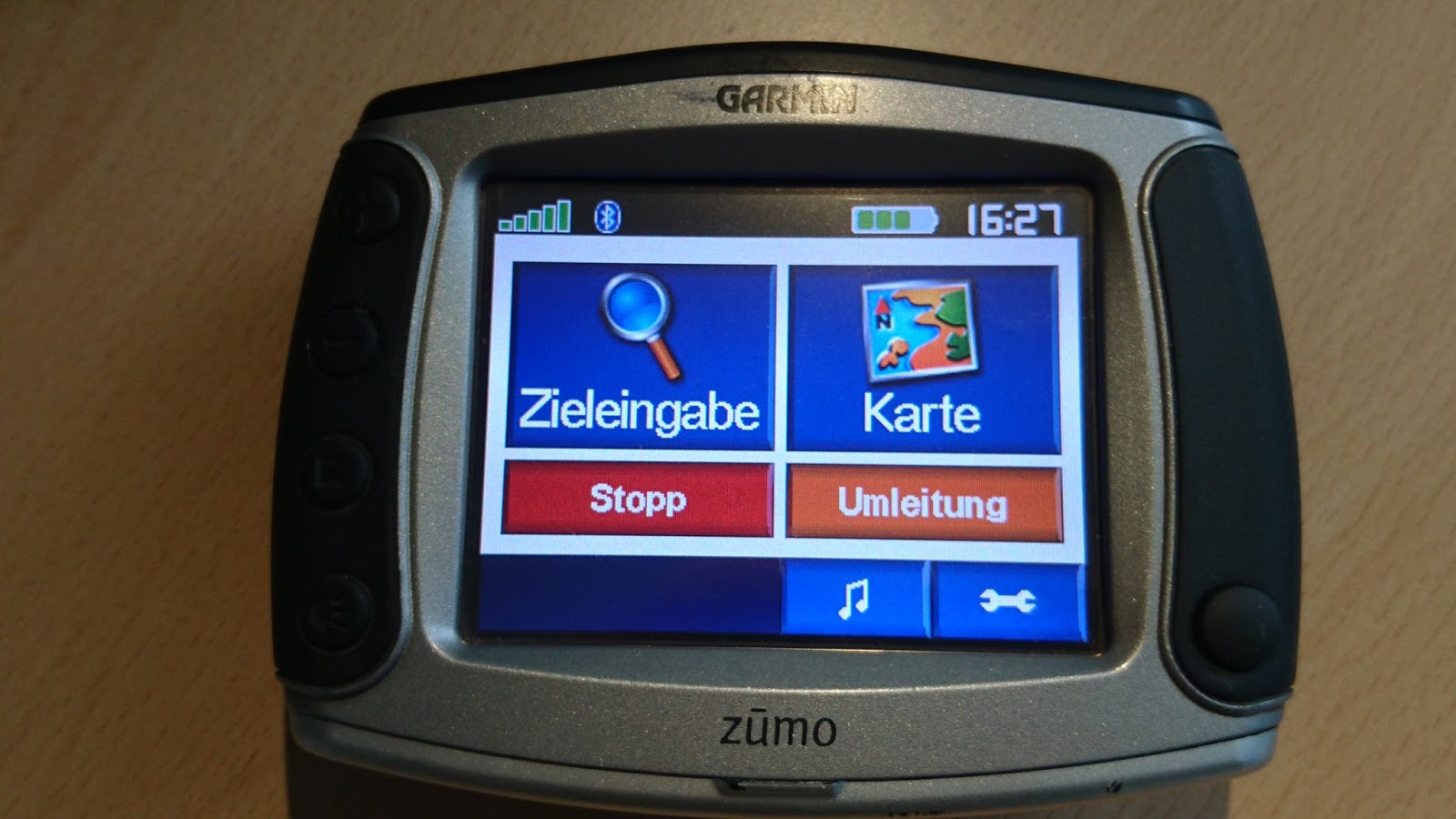

Ein bekanntes, schon nicht mehr ganz aktuelles Naviagtionsgerät für Motorräder, ist das "zumo 550" von Garmin.  Ein 3,5 Zoll Touchdisplay und fünf seitlich angeordnete Gummitasten dienen zur Bedienung des Gerätes.

Eine der am häufigsten betätigten Tasten ist die "Power"-Taste an der rechten Seite. Und hier entsteht schnell ein Problem. Die Gummimembrane, die den Gummiknopf im Rahmen hält, reisst ein. Das hat zur Folge, dass das Gerät seine Wasserdichtheit verliert und in weiterer Folge reisst die Membrane dann komplett ab und der Knopf fällt heraus. Dadurch ist eine Bedienbarkeit des Gerätes nicht mehr gegeben. Dieses Problem ist wohl sehr bekannt und wird in diversen Internetforen auch diskutiert. Es wäre hier eine ganz einfache Reparatur möglich, wenn man die komplette Gummimatte einfach erneuert. Doch leider ist von Garmin hier kein Support mehr zu erhalten, da das Gerät schon obsolete ist. In der Bucht findet man vereinzelt noch diese Gummiteile, jedoch zu horrenden Preisen. Die Verkäufer wissen natürlich wie gefragt diese Teile unter den Navibesitzern sind.

Es geht aber auch anders. Zwar nicht professionell, aber doch funktionell. Links im Bild ist das Loch mit dem fehlenden Knopf zu sehen. Und das gehört wieder ausgefüllt. Auf der Suche nach einem geeigneten Material bin ich in der Sammlung alter IR-Fernbedienungen fündig geworden. Hier sind ja viele auch mit einer Gummitastatur ausgestattet. Und bei einer war ein vom Durchmesser her, passender Knopf dabei.






Also wird diese Fernbedienung geopfert. Das Gehäuse ist schnell geöffnet und die Gummitastatur entnommen. Der geeignete Knopf wird herausgeschnitten. Es ist nur darauf zu achten, daß noch genügend Gummirand überbleibt, um ihn dann auch noch gut im Frontdeckel des zumo verkleben zu können.









Knopf wird mit ausreichend Rand ausgeschnitten



Jetzt kann der Knopf im zumo-Deckel angebracht und verklebt werden. Als Kleber habe ich einen dauerelastischen Montagekleber verwendet. (hatte ich gerade zuhause). Der Kleber hält ziemlich gut am Gummi und dichtet auch ab. Da der Hub der Taste am Zumo-Print und somit auch des Knopfes sehr gering ist, dürfte das auch längere Zeit halten.


Das fertige Ergebnis ist im rechten Bild zu sehen.
