Retrocomputer: Floppyadapter für Amiga die Zweite

Im Blogeintrag "Eine alte Freundin braucht Pflege - Amiga Floppyumbau" habe ich gezeigt, wie man ein defektes Amiga - Diskettenlaufwerk gegen ein umgebautes PC-Laufwerk tauschen kann. Hierzu war nicht nur eine kleine Modifikation im Laufwerk selbst notwendig, sondern es musste auch ein Steckeradapter vom 34poligen Floppyanschluss zum 26poligen Controller (eines externen Amigafloppy-Gehäuses) gebaut werden. Diesen habe ich "quick und dirty" auf einer Lochrasterplatine aufgebaut - nicht schön, aber funktionell. Aber ein Layout war flott gezeichnet und mittlerweile hatte ich die Gelegenheit, die kleine Platine im Rahmen eines anderen Projektes zu fertigen.

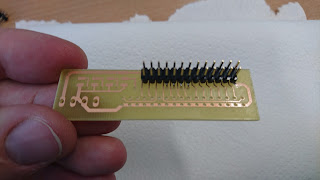

Die Platine ist klein und handlich, ohne viel Drahtwerk :)
Ausser Buchsenleisten sind hier keine weiteren Bauteile notwendig.
So ist sie schnell bestückt und kann gleich ihren Dienst antreten.
Hier der Vergleich: Die "redneck" Variante links und rechts im Bild die kompakte Version
Passt wunderbar auf das Laufwerk und funktioniert.
