Philips Radio Recorder 22AR090

Ein riesiges Dankeschön muss ich an dieser Stelle ich an Herrn Matthias Haselberger aussprechen. Als ehemaliger Entwickler bei dem Elektronikkonzern Philips und jetzigem Kollegen an der FH Kärnten, hat mir Matthias es möglich gemacht, den Radio-Recorder Philips 22AR090 aus meiner Jugendzeit wieder zu bekommen, um ihn in die Sammlung aufnehmen zu können. Vielen Dank für diese Spende!

Der Radiorecorder Philips 22AR090 wurde 1981/1982 von Philips in Österreich entwickelt und hergestellt. Er war damals einer meiner ersten Recorder und hat mich mit den Hits der Zeit versorgt. Leider war, wie bei vielen technischen Geräten zu der Zeit, mein Interesse am Innenleben auch sehr groß, was aber oft aufgrund des fehlenden Wissens, den Tod des Gerätes zur Folge hatte. So kam es beispielsweise vor, dass ein im Gerät untergebrachter Schalter zur Spannungsumschaltung 110/220V, aus reiner Neugier während dem Betrieb umgeschaltet wurde. Das Resultat war ein Rauchzeichen aus dem Transformator und dem anschliessenden Schweigen des Radios...

Ein Bild aus 1982.
Leider ist der AR090 rechts im Bild nicht gut zu erkennen.

zu den technischen Daten des Philips 090:

Modellbezeichnung:     Radio-Recorder 22AR090 /50
Hersteller :                    Philips - Österreich
Herstellungsjahr:          1981/1982
Kategorie:                     Rundfunkempfänger mit Kassettenrecorder
Halbleiter:                     BF324 BF495 BC548 BC549 TDA1011
                                     TDA1220 TDA1059
Hauptprinzip:                Superhet allgemein; ZF/IF 468/10700 kHz
Wellenbereiche:            Mittelwelle und UKW (FM)

Funktionen:                   UKW/Mittelwellenempfänger &
                                      Kassettenrecorder und -spieler
Energieversorgung:       Netzbetrieb:  127V, 220 V
                                       Batteriebetrieb: 6 × 1,5 Volt
Lautsprecher :                Dynamischer Lautsprecher Ø 11 cm Ausgangsleistung:          1 W
Material:                         Plastikgehäuse, Thermoplast
Abmessungen (BHT) :   320 x 175 x 70 mm / 12.6 x 6.9 x 2.8 inch
Nettogewicht:                 1.5 kg

Eine grosse, übersichtliche Skala zeigt die Frequenzen und Bänder für UKW und MW Bänder an.

Mit dem Mode-Umschalter wird zwischen Kassetten-, Radio und Microfonbetrieb gewählt. Der "Selektor" wählt die Radiobänder aus.

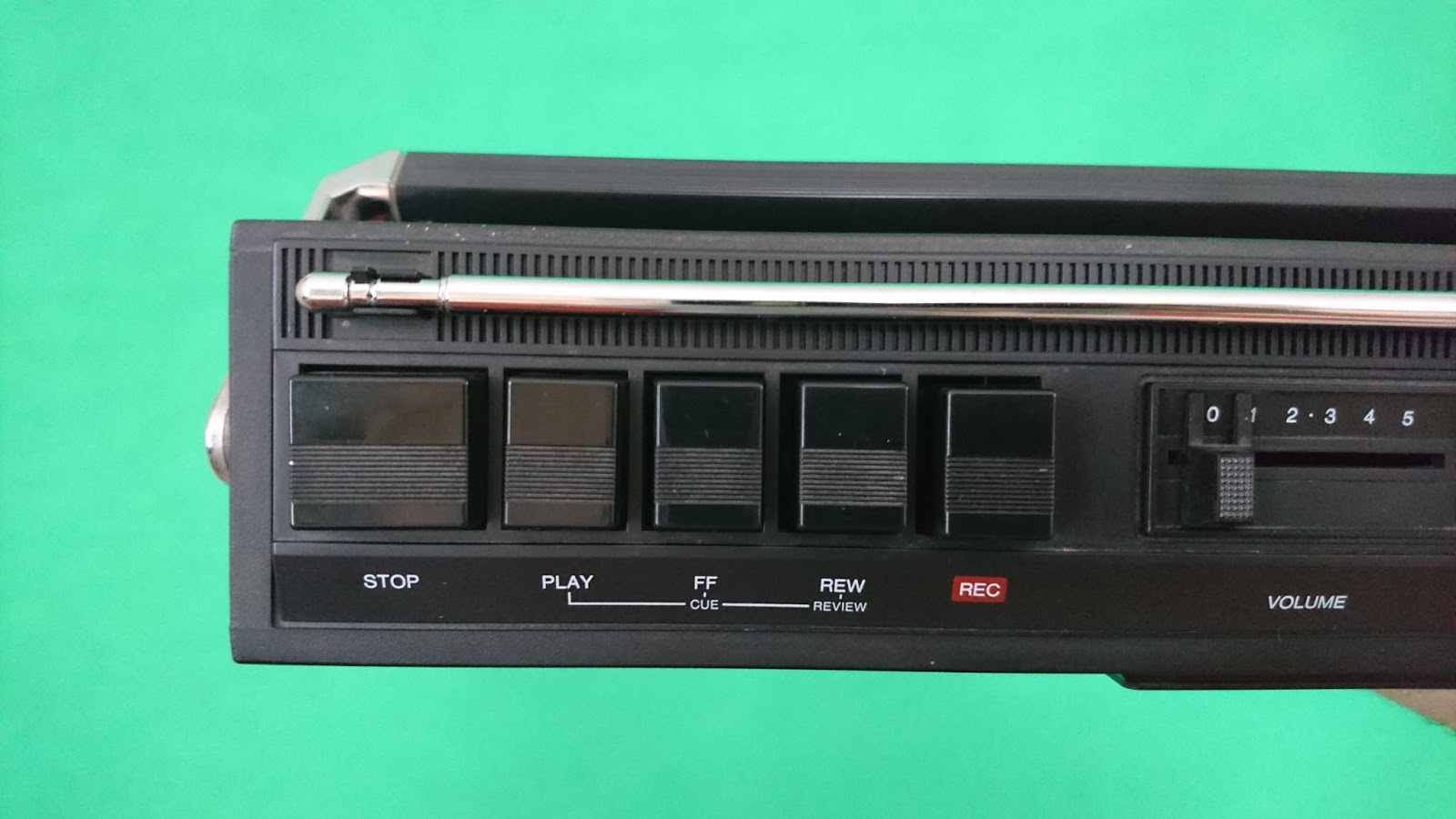

Die Tasten für die Bedienung des Kassetten-Laufwerks befinden sich auf der linken oberen Seite. Die Lautstärke wird mit einem Schiebepotentiometer eingestellt. (das nach 35Jahren noch immer nicht "kratzt")

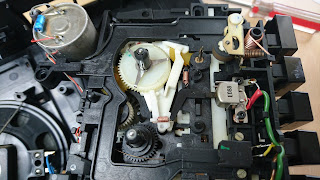

Ein Blick ins Innere - das Bandlaufwerk. Tonkopf, Löschkopf und Andruckrolle sind in super Zustand. Es sind kaum Einschleifspuren zu sehen.

Die Platine ist mit diskreten, bedrahteten Bauteilen bestückt und wartungsfreundlich aufgebaut.

Hier ist die Übersicht aller Baugruppen dargestellt. Die Gehäuseteile werden mit Kreuzschrauben zusammengehalten. Der Lautsprecher ist mit einer Klemmfeder am Gehäuse befestigt und kann mit einem Hangriff samt dem Board und Laufwerk schnell ausgebaut werden.

Das Mainboard samt Laufwerk. Rechts unten im Bild ist der Netztransformator, gut abgesetzt von der Niedervoltseite, zu sehen. Das ist Gerät ist 35 Jahre alt und funktioniert wie am ersten Tag. Man beachte das Typenschild samt Herstellungsland :)
