Sprachausgabe in den 80igern - Speak and Spell



Viele der Leser dieses Beitrages kennen vielleicht den Hollywood Film E.T. (The Extra-Terrestrial), in unseren Regionen in der übersetzten Version: "E.T. - Der Außerirdische".

Zumindest die älteren unter den Lesern werden ihn kennen. Der Film lief 1982 in unseren Kinos und ich hatte damals auch die Möglichkeit, ihn mir anzusehen. Als Kind tauchte man (zumindest ich) immer in die Geschichten ein und lebte darin mit. Kurz erzählt handelt die Geschichte von einem kleinen Außerirdischen, der versehentlich auf der Erde zurückgelassen wurde, während seine Artgenossen auf der Flucht vor Regierungsagenten mit ihrem Raumschiff davonflogen. So versteckte sich der kleine E.T. in einem Schuppen, in dem er von Kindern des Ortes gefunden wurde. Die freundeten sich mit ihm an und halfen ihm dabei mit dem Raumschiff Kontakt aufzunehmen. Dazu konstruierte er aus Dingen des alltäglichen Lebens eine Art Funkanlage. Die Antenne bestand beispielsweise aus einem Regenschirm, einem Plattenspieler mit einem Sägeblatt einer Kreissäge, einem Kleiderbügel mit Speisegabel und einem Kinderspielzeug, das synthetische Stimmen erzeugen konnte. Dieses Spielzeug nennt sich "Speak & Spell" als "Spreche und Buchstabiere" und wurde von der Firma Texas Instruments entwickelt.



Der Speak & Spell ist ein Handheld Kindercomputer von TI (Texas Instruments), der aus einer Tastatur, einem Display und einem kleinen Lautsprecher besteht. Das Herzstück des Gerätes ist ein Sprachsynthesizer IC, der es ermöglicht, eine künstliche Stimme zu erzeugen. Per LPC (linear predictive coding - also linearer Vorhersagecodierung) wird eine, der menschlichen Sprechstimme ähnlichen Audioausgabe erreicht. Mit einem internen Rom und optional auch externen Rom-Modulen, können verschiedene Aufgaben (Buchstabieren, Wortratespiele etc.) realisiert werden. Die Auswahl und Eingabe erfolgen über eine Tastatur.



Der Speak & Spell Kindercomputer stammte ursprünglich aus einer dreiteiligen Spielzeugserie mit "sprechenden" Computern. Es gab noch ein Speak & Math und ein Speak & Read. Man findet gelegentlich auf Videoplattformen im Netz noch Sammler, die ihre Geräte präsentieren. Verkauft wurden die Geräte anfangs in den USA, Großbritannien und Japan. Je nach Auslieferungsland gab es auch noch unterschiedliche ROM-Module mit Minispielen, wie Mystery Word, Letter oder Secret Code. Gedacht waren diese Computer für Kinder ab dem 7. Lebensjahr. Später wurden weitere Sprachbibliotheken in sieben Sprachvariationen veröffentlicht. So soll es unter andren auch ein Modul für die deutsche Sprache gegeben haben.

Der erste Speak & Spell wurde auf der Consumer Electronics Show 1978 als einer der ersten tragbaren Geräte mit visuellem Display und steckbaren ROM Spielekassetten vorgestellt. Dieses Modell wurde auch durch den Einsatz im Film E.T. bekannt. Es unterscheidet sich von späteren Gerätegenerationen optisch lediglich durch die Tastatur, die in der Urversion noch aus "richtigen" Tasten bestand. In seinem inneren arbeitet der TMC0280 Synthesizer Chip. Dieser wurde einem kleinen Team von Technikern unter Paul Breedlove † (1941-2021), Ingenieur bei Texas Instruments in den späten 1970er Jahren entwickelt. Diese Entwicklung begann 1976 als Ergebnis der TI-Forschung zur Sprachsynthese.

Zu Anfang der 1980iger Jahre kam eine überarbeitete Version des Gerätes auf den Markt. Hier hat man die Tasten durch eine Folientastatur ersetzt. Auch eine Speak & Spell Compact Version hat man veröffentlicht. Bei dieser hat man auf das optische VFD Display verzichtet und die Größe halbiert. Ende der Achtziger Jahre gab es erneut eine Auflage. Diesmal wurde das VFD durch ein LC-Display ersetzt und die Tastatur bekam ein QWERTY Layout. Im Rahmen der Retrowelle (so meine Vermutung) hat die Firma "Basic Fun" 2019 den Klassik Speak&Spell wieder auf den Markt gebracht. Er ähnelt vom Aussehen der 80iger Version, ist jedoch technisch auf dem aktuellen Stand (so wird alles in einem kleinen Chip generiert der direkt auf die "Miniplatine" gebondet wurde. Auch die Anschlüsse zur Außenwelt gibt es bei der Version nicht mehr.



Auf dem Mainboard der vor 1980 verkauften Version sind folgende Chips verbaut:

• TMC0271 (Microcontroller und VF-Display Controller für 9 Digits zu je 14 Segmenten)
• TMC0530 (oder TMC0351, TMC0352) 128kBit ROM
• TMC0281 (Sprachsynthesizer IC der TMC0280 Serie


Das Modell, das sich in meiner Sammlung befindet, ist eine der nach 1980 verkauften Versionen. Hier sind folgende IC´s verbaut:

• TMC0271 ( Microcontroller und VF-Display Controller für 9 Digits zu je 14 Segmenten)
• TMC0281 (Sprachsynthesizer IC der TMC0280 Serie)
• CD2304 und CD2303 (ROM)

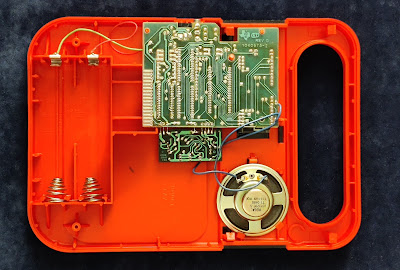

Das VF-Display hat acht Digits zu je 14 Segmenten. Die Versorgungsspannung von 6V wird aus vier in Reihe geschalteten C-Zellen gewonnen. Die 9V und 21V für die Versorgung von VFD und Microcontroller macht ein diskret aufgebauter DC/DC Converter, der sich auf einer eigenen Platine befindet. Die Folientastatur ist in einer 13poligen Flexiprint-Buchse angesteckt. Für die Wiedergabe des Tons gibt es einen kleinen Lautsprecher oder auch die Möglichkeit, über einen 3.5mm Klinkenstecker einen Kopfhörer anzuschließen. Der Ton wird direkt aus dem Synthesizer Chip gewonnen. Um die Ausgangsimpedanz an den Lautsprecher anzupassen hat man einen kleinen Audio-Übertrager direkt neben der Klinkenbuchse verbaut. Eine weitere Buchse dient als externe Spannungszuführung. Ein Trimmpotentiometer ändert die Wiedergabegeschwindigkeit/Tonhöhe der Audioausgabe.

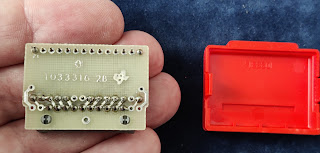

Der TMC0280, später TMS5100 genannt ist der Single Chip Sprachsynthesizer, der ein LPC Modell 10. Ordnung unter Verwendung von pipelined elektronischer DSP-Logik verwendete.  Die Phonem Daten für die gesprochenen Wörter werden im PMOS-ROMs gespeichert. Die enorme Kapazität von 128 Kbit war damals das größte noch bezahlbare ROM. Über eine Aussparung im Batteriefach kann man zusätzliche Speichermodulkassetten einstecken. Der Inhalt der Speichermodule ist über eine Taste am auf der Tastatur anwählbar. Die Datenrate der Audioausgabe beträgt etwas weniger als 1kBit pro Sekunde.

DC/DC Converter
